激光扫描检测技术

激光扫描热激励采用线型激光束在待测物体表面进行快速扫描,线型激光束可以提高待测物体表面的激光功率密度达数百倍。而对于待测物体表面每个固定点而言,激光束的快速扫描形成了一个短周期热脉冲激励,通过调整激光束与热像仪之间的扫描时序关系,达到快速检测的目的。

公司的这一中国发明专利技术,专利号为ZL201310143486.X,突破了目前国际上主流的闪光灯激励的两大技术难题:高能量、短脉冲热激励源和高帧频采集。

根据待测物体导热率的大小,选择不同的激光扫描速度,此外由于激光扫描过程中热波会沿着材料表面传播,因此可以对近表面的垂直裂纹进行检测,这在工业界具有十分重要的应用。

激光扫描热波无损检测系统的工作原理

利用高功率线状连续激光束在物体表面进行快速扫描,形成高功率密度的脉冲热激励,产生的热脉冲向物体内部传播,当热波在物体内部遇到缺陷或热阻抗发生变化的地方就会有一部分热能反射回到物体表面,引起物体表面温度变化,利用高分辨率红外热像仪记录存储,通过红外热图序列分析处理实现缺陷检测和评估。

优势

  • 非接触;
  • 适用范围广,包括金属、非金属和复合材料等;
  • 速度快,单次测量一般只需几十秒;
  • 面积大;
  • 定量测量;
  • 检测结果图像显示,直观易懂;
  • 特别适合垂直裂纹等微小缺陷的检测。

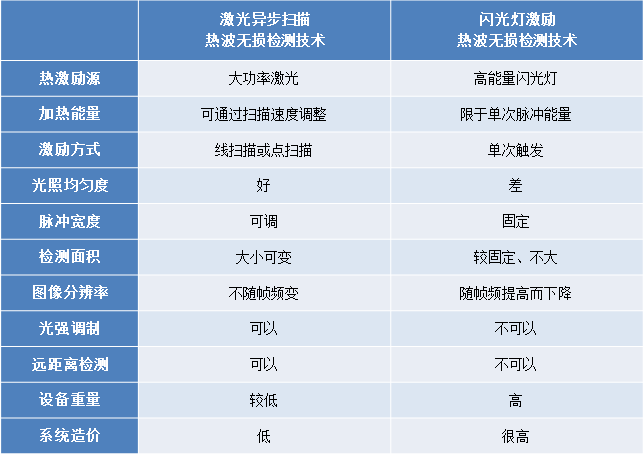

与闪光灯激励热波无损检测系统的比较
